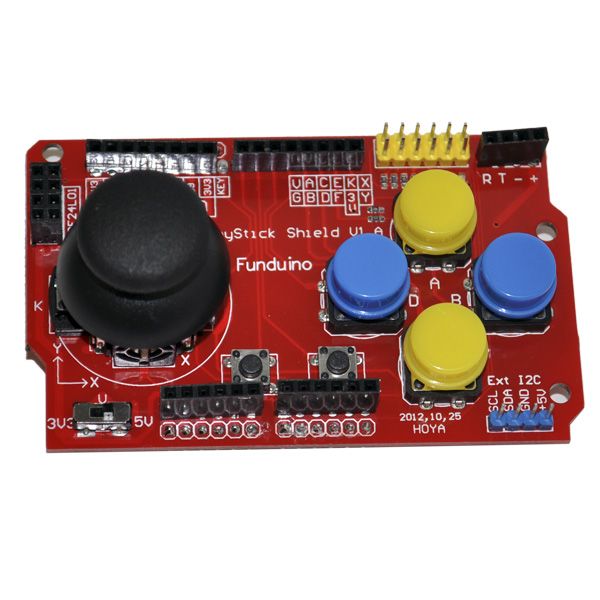

El modulo AR-JOYSTICK2 (JOYSTICK SHIELD), es un escudo diseñado para agregar funciones de control a los proyectos y circuitos elaborados con dispositivos Arduino.

Gracias a su diseño tipo escudo es fácil de usar y conectar ya que se coloca directamente sobre la tarjeta Arduino, es compatible con Arduino UNO, LEONARDO y MEGA.

Cuenta con una palanca de 2 ejes XY, integrada con un botón de acción adicional (presionar la palanca hacia abajo), 4 botones de acción grandes (A, B, C, D), y dos microswitch adicionales para funciones (F, E).

Además cuenta con un switch selector de voltaje para alimentar el escudo ya sea con 3.3V o con 5V, de acuerdo a las necesidades del circuito.

Como funciones agregadas este modulo incluye interfaces de conexión para sensor Bluetooth, NRF24L01, Pantalla Nokia 5110, y comunicación I2C.

 Este escudo puede ser implementado en circuitos en los que se requiere control y movimiento, por ejemplo: Un brazo robótico, un vehículo móvil, drones, etc. O simplemente ser usado como actuador para circuitos estáticos.

ESPECIFICACIONES TECNICAS

DIMENSIONES: 87 mm x 54 mm x 18 mm

MATERIAL: FR-4

PESO: 35 gramos

ALIMENTACIÓN: 3.3 / 5 Vcc

COMPATIBILIDAD: Arduino

COLOR: Rojo

INTERFACES AGREGADAS:

Bluetooth

I2C NRF24L01

NOKIA 5110

NO. DE BOTONES: 4 Grandes (A, B, C, D) 2

Pequeños (E, F) 1 Adicional (EJE Z)

NO. EJES: 2 (EJE X, Y)

ACCESORIOS

 1 x AR-JOYSTICK2
